Lorsqu’on fabrique un câble réseau RJ45, il faut respecter un ordre précis des fils à l’intérieur du connecteur pour assurer une bonne communication entre les appareils. Les câbles réseau utilisent des paires torsadées (4 paires, soit 8 fils) et suivent des normes internationales : T568A et T568B.

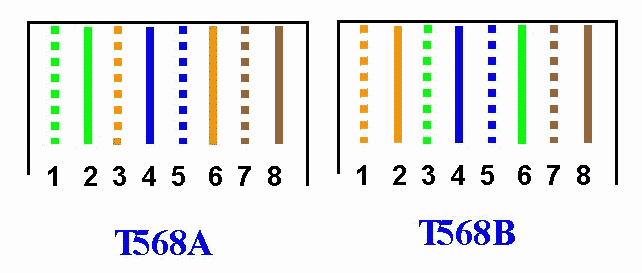

Les deux normes principales :
🔹 Norme T568A
Broche
Couleur du fil
Paire
1
Blanc/Vert
3
2
Vert
3
3
Blanc/Orange
2
4
Bleu
1
5
Blanc/Bleu
1
6
Orange
2
7
Blanc/Marron
4
8
Marron
4
Norme T568B
Broche
Couleur du fil
Paire
1
Blanc/Orange
2
2
Orange
2
3
Blanc/Vert
3
4
Bleu
1
5
Blanc/Bleu
1
6
Vert
3
7
Blanc/Marron
4
8
Marron
4
Quelle norme utiliser ?
T568B est la plus répandue en Europe et dans les réseaux informatiques actuels.
T568A est encore utilisée dans certains environnements anciens ou normés (administration, téléphonie, etc.).
Types de câbles :
Type de câble
Description
Utilisation
Droit (Straight-Through)
Même norme aux deux extrémités (ex : T568B / T568B)
Connexion PC ↔ Switch, PC ↔ Box
Croisé (Crossover)
Normes différentes (ex : T568A ↔ T568B)
Connexion directe entre deux appareils du même type (PC ↔ PC, Switch ↔ Switch)
Utilisation des fils selon le type de connexion :
Utilisation
Nombre de fils utilisés
Détails
Internet (Ethernet 100 Mb/s)
4 fils (2 paires)
Paires 1-2 et 3-6 suffisent pour la connexion.
Internet (Ethernet 1 Gb/s et +)
8 fils (4 paires)
Toutes les paires sont utilisées pour augmenter le débit.
Internet + Téléphonie (VoIP)
8 fils (4 paires)
L’Ethernet utilise toutes les paires, la voix passe via le même câble (VoIP).
Switch PoE (Power over Ethernet)
8 fils (4 paires)
Le courant circule sur les mêmes paires que les données ou sur les paires libres, selon le type de PoE.
Aujourd’hui, la norme T568B est la plus utilisée, surtout dans les installations réseau en entreprise et dans le matériel préfabriqué (câbles Ethernet, panneaux de brassage, prises murales, etc.).
La T568A est encore présente dans certains environnements résidentiels ou installations anciennes (notamment dans les systèmes téléphoniques ou les réseaux certifiés selon certaines normes gouvernementales), mais T568B reste la référence la plus courante pour les réseaux Ethernet modernes.
